點對點無壓縮傳輸
數模高清混插矩陣, 交換核心信號傳輸速率高達12.75Gbps，采用4:4:4采樣技術，1920x1080P60點對點交換，數字信號運用了點對點無壓縮傳輸方式，有力保證了圖像信號的高保真輸出；
高清混合矩陣切換器
產品簡介

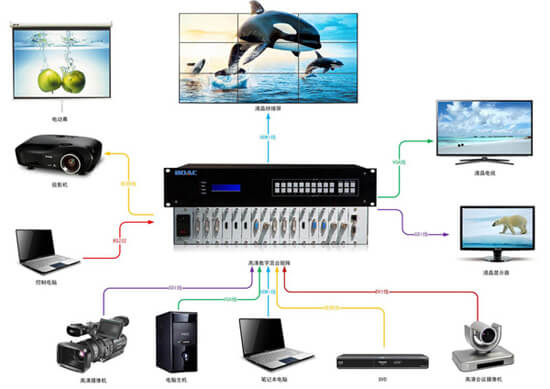

伯奧克高清混合矩陣是伯奧克研發生產的新一代數字模擬混合插卡式矩陣系統。采用卡籠式機箱設計，可支持4-144路不同信號源輸入與4-144路的輸出，信號接口自由組合，可選擇VGA、DVI、3G-SDI、DP、HDMI、CVBS、YPBPR、Fiber、HDBaseT等接口形式作為輸入輸出，解決了視頻會議項目中由于視頻信號源種類繁多，各種信號不兼容的困難，并最大程度的節省成本，利于系統升級、擴容及維護。隨著數字化科技不斷地發展，在的音視頻信號處理已經出現了多元化，傳統的矩陣已經不能滿足會議系統工程的需求了。相比傳統矩陣，伯奧克新一代混合插卡矩陣具有靈活多變，切換方便，適用范圍廣等特點，從而越來越受人們的關注。一款好的插卡矩陣不但要具備切換速度快、插卡更換方便、圖像處理性能優越、操作簡單方便、而且能夠和其他控制設備兼容。
- 接口: VGA、DVI、3G-SDI、DP、HDMI、CVBS、YPBPR、Fiber、HDBaseT
- 帶寬：12.75Gbps
- 分辨率: 1080p/4K
- 機箱:2-12U標準機架式
產品特性
自定義信號輸入輸出

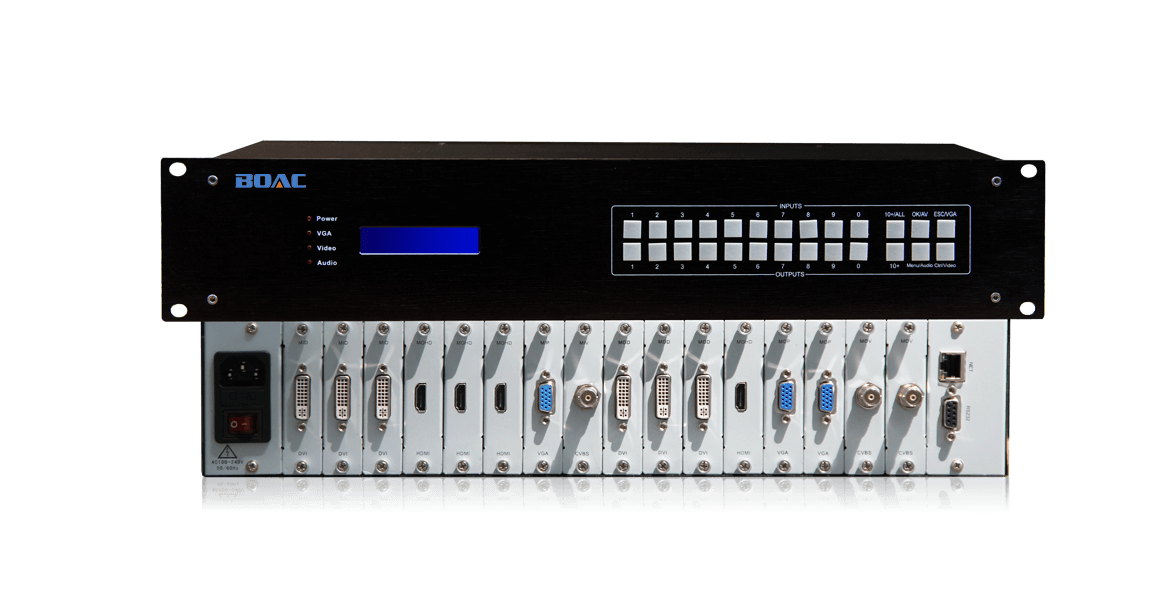

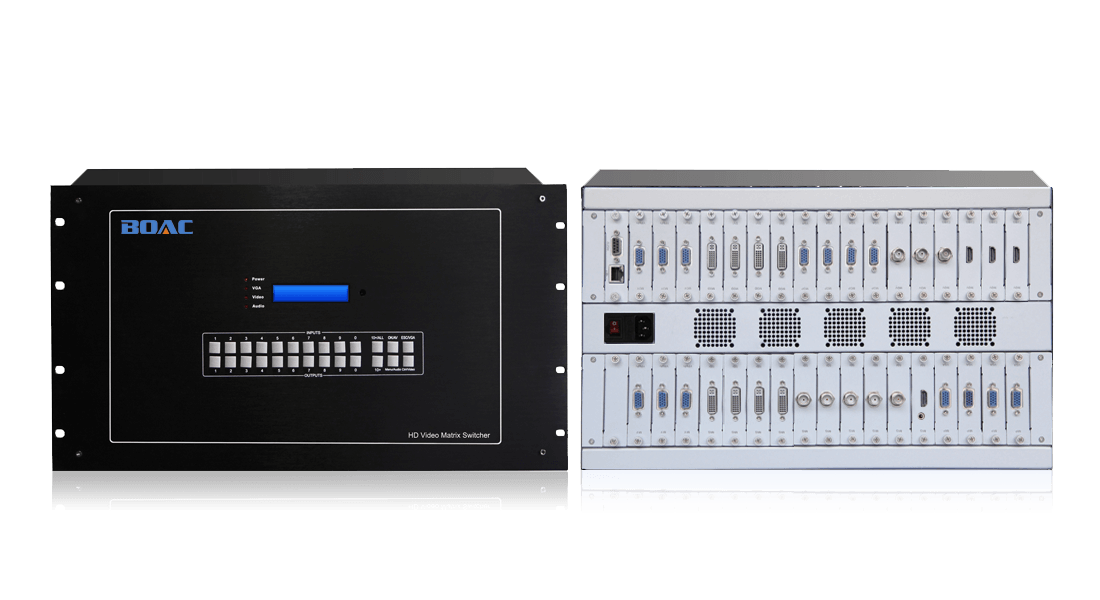

支持8/16/36/72/144路VGA、DVI、DP、3G-SDI、HDMI、CVBS、YPBPR、Fiber、HDBaseT等接口形式作為輸入和輸出。
4K超高清分辨率
使用專用驅動芯片，支持長線傳輸；高達12.75GBPS的電訊級交換核心，確保支持4Kx2K無壓縮傳輸高清分辨率顯示效果極佳；
模塊化通道設計
輸入、輸出板卡采用單卡單通道設計，獨特的信號鏈路屏蔽設計技術，支持多種接口信號格式混入混出功能，保證了信號的完整性。輸入端過電壓保護，降低了設備被損壞的概率；
拼接功能
采用獨特的嵌入式結構設計,內部嵌入全功能信號拼接處理功能，方便工程應用；
高可靠電源系統
矩陣采用雙電源冗余備份設計，由芯片控制電源進行負載均衡，當一個電源出現故障時，另一個電源馬上可以接管其工作，在更換電源后，又是兩個電源協同工作。冗余電源設計充分實現矩陣系統的高可用性。
基本參數：
帶寬(速率) 12.75Gbps
通道間隔離度 >65dB
最大傳播延時 5ns(±1ns)
切換速度 ≤100ns
信號輸入 CVBS、YPBPR、VGA、DVI、DVI
PLUS、DVI HDCP、3G-SDI、
HDMI、Fiber、HDBaseT
信號輸出 CVBS、YPBPR、VGA、DVI、3G-
SDI、HDMI、Fiber、HDBaseT
控制類型：
控制方式 面板、遙控、軟件
面板按 觸點
控制接口 RS-232(DB9)
波特率與協議波特率 9600
數據位 8位
停止位 1位，無奇偶校驗位
串行控制口結構 2=TX，3=RX，5=GND
TCP/ IP 接口 RJ45
網絡控制協議 UDP;TCP/IP
產品規格:
電 源 100VAC ~ 240VAC, 50/60 Hz
存儲環境溫度 -20°C ~ +60°C
工作溫度 0℃-50℃
相對環境濕度 5%~ 75%
尺寸 標準機架式2-12U
帶寬(速率) 12.75Gbps
通道間隔離度 >65dB
最大傳播延時 5ns(±1ns)
切換速度 ≤100ns
信號輸入 CVBS、YPBPR、VGA、DVI、DVI
PLUS、DVI HDCP、3G-SDI、
HDMI、Fiber、HDBaseT
信號輸出 CVBS、YPBPR、VGA、DVI、3G-
SDI、HDMI、Fiber、HDBaseT
控制類型：
控制方式 面板、遙控、軟件
面板按 觸點
控制接口 RS-232(DB9)
波特率與協議波特率 9600
數據位 8位
停止位 1位，無奇偶校驗位
串行控制口結構 2=TX，3=RX，5=GND
TCP/ IP 接口 RJ45
網絡控制協議 UDP;TCP/IP
產品規格:
電 源 100VAC ~ 240VAC, 50/60 Hz
存儲環境溫度 -20°C ~ +60°C
工作溫度 0℃-50℃
相對環境濕度 5%~ 75%
尺寸 標準機架式2-12U
